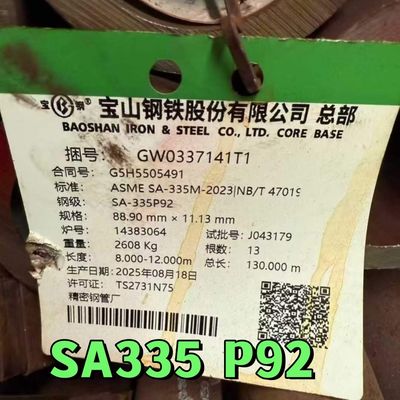

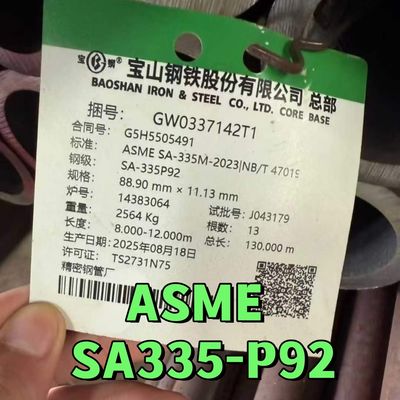

Pipa Baja Paduan Ferritik Tanpa Sambungan ASME A335 P92 Tarikan Dingin 89*11.13mm untuk Layanan Suhu Tinggi

Material : Baja Paduan
Metode Produksi: Tarikan Dingin
Ukuran: OD:10-90mm
WT: 1-10mm
Aplikasi: Boiler, Penukar Panas, Pemanas Lanjut, dan sebagainya.


Parameter Teknis

Spesifikasi standar Astm A335 untuk pipa baja paduan ferritik tanpa sambungan untuk layanan suhu tinggi

Standar ASTM A335 dikeluarkan di bawah penunjukan tetap A 335/A 335M; angka yang langsung mengikuti penunjukan menunjukkan tahun adopsi asli atau, dalam kasus revisi, tahun revisi terakhir. Sebuah angka dalam tanda kurung menunjukkan tahun persetujuan ulang terakhir. Sebuah superskrip epsilon   menunjukkan perubahan editorial sejak revisi atau persetujuan ulang terakhir.

Ruang Lingkup

1.1 Spesifikasi ini mencakup pipa baja paduan tanpa sambungan dinding nominal (rata-rata) yang ditujukan untuk layanan suhu tinggi (Catatan 1). Pipa yang dipesan sesuai spesifikasi ini harus cocok untuk pembengkokan, pembentukan flensa (vanstoning), dan operasi pembentukan serupa, serta untuk pengelasan fusi. Pilihan akan bergantung pada desain, kondisi layanan, sifat mekanik, dan karakteristik suhu tinggi.

CATATAN 1 Α Lampiran X1 mencantumkan ukuran dan ketebalan dinding pipa yang dapat diperoleh di bawah praktik komersial saat ini.

1.2 Beberapa grade baja ferritik (Catatan 2) tercakup. Komposisi mereka diberikan dalam Tabel 1.

Catatan 2

Α Baja ferritik dalam spesifikasi ini didefinisikan sebagai baja paduan rendah dan menengah yang mengandung hingga dan termasuk 10％ kromium.
1.3 Persyaratan tambahan (S1 hingga S7) yang bersifat opsional disediakan. Persyaratan tambahan ini meminta pengujian tambahan untuk dilakukan, dan jika diinginkan, harus dinyatakan demikian dalam pesanan bersama dengan jumlah pengujian yang diperlukan.
1.4 Nilai yang dinyatakan dalam satuan inci-pon atau satuan SI harus dianggap terpisah sebagai standar. Dalam teks, satuan SI ditunjukkan dalam tanda kurung. Nilai yang dinyatakan dalam setiap sistem tidak setara persis; oleh karena itu, setiap sistem harus digunakan secara independen dari yang lain. Menggabungkan nilai dari kedua sistem dapat mengakibatkan ketidaksesuaian dengan spesifikasi. Satuan inci-pon harus berlaku kecuali jika penunjukan "M" dari spesifikasi ini ditentukan dalam pesanan.

Catatan 3Α Penentu dimensi NPS (ukuran pipa nominal) telah digantikan dalam standar ini untuk istilah tradisional seperti "diameter nominal," "ukuran," dan "ukuran nominal."

Komposisi Kimia:

Sifat Mekanik

Material & Manufaktur

Pipa dapat berupa hasil akhir panas atau tarikan dingin dengan perlakuan panas akhir yang tercantum di bawah ini.

Persyaratan Perlakuan Panas

Pengujian Mekanik yang Ditentukan

Uji Tarik Melintang atau Memanjang dan Uji Perataan, Uji Kekerasan, atau Uji Tekuk
Untuk material yang diberi perlakuan panas dalam tungku tipe batch, pengujian harus dilakukan pada 5% pipa dari setiap lot yang diolah. Untuk lot kecil, setidaknya satu pipa harus diuji.
Untuk material yang diberi perlakuan panas dengan proses berkelanjutan, pengujian harus dilakukan pada sejumlah pipa yang cukup untuk membentuk 5% dari lot, tetapi dalam hal apa pun tidak kurang dari 2 pipa.

Catatan untuk Uji Kekerasan:
P91 tidak boleh memiliki kekerasan yang melebihi 250 HB/265 HV [25HRC].

Catatan untuk Uji Tekuk:
Untuk pipa yang diameternya melebihi NPS 25 dan rasio diameter terhadap ketebalan dindingnya 7.0 atau kurang harus dikenakan uji tekuk sebagai pengganti uji perataan.
Pipa lain yang diameternya sama dengan atau melebihi NPS 10 dapat diberikan uji tekuk sebagai pengganti uji perataan yang tunduk pada persetujuan pembeli.
Spesimen uji tekuk harus ditekuk pada suhu kamar melalui 180 tanpa retak di bagian luar bagian yang ditekuk.

Uji Hidrostatik

Diameter bagian dalam tekukan harus 1 inci [25 mm].
Setiap panjang pipa harus diuji Hidro, atas pilihan manufaktur pengujian listrik non-destruktif dapat digunakan.

Informasi Pemesanan

Pesanan untuk material di bawah spesifikasi ini harus mencakup hal-hal berikut, sebagaimana diperlukan, untuk menjelaskan material yang diinginkan secara memadai:

Dokumen Referensi

• Spesifikasi A999/A999M untuk Persyaratan Umum untuk Pipa Baja Paduan dan Stainless
• Praktik E213 untuk Pemeriksaan Ultrasonik Pipa dan Tabung Logam
• Praktik E309 untuk Pemeriksaan Arus Eddy Produk Tubular Baja Menggunakan Saturasi Magnetik
• Metode E381 Pengujian Makroetch Batang Baja, Billet, Bloom, dan Tempa
• Praktik E527 untuk Penomoran Logam dan Paduan dalam Sistem Penomoran Terpadu (UNS)
• Praktik E570 untuk Pemeriksaan Kebocoran Fluks Produk Tubular Baja Feromagnetik
• B36.10M Pipa Baja Tempa Las dan Tanpa Sambungan
• Praktik SAE J 1086 untuk Penomoran Logam dan Paduan (UNS)
• Praktik yang Direkomendasikan SNT-TC-1A untuk Kualifikasi dan Sertifikasi Personel Non-Destruktif
