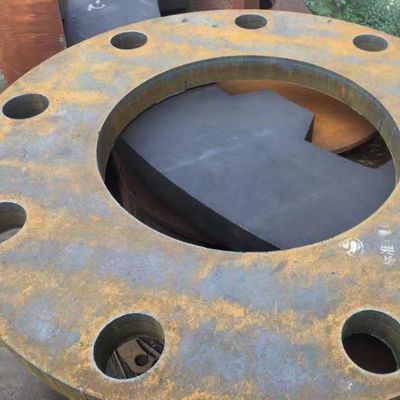

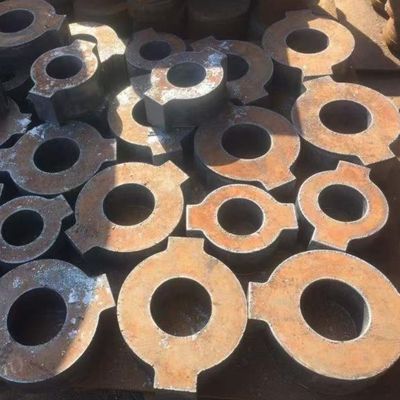

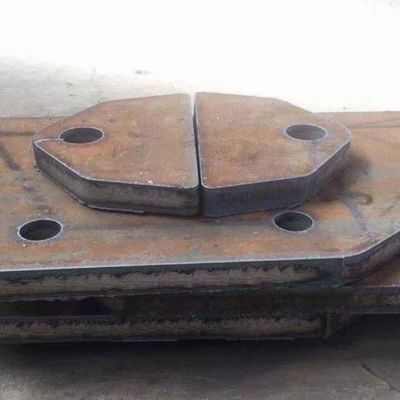

Pelat Baja Paduan ASTM AISI 4140 JIS SCM440 DIN 42CrMo4 DIN1.7225 Ukuran 4' x 8' x 50 mm
Baja Paduan SAE AISI 4140
SAE 4140 (baja AISI 4140) adalah baja paduan rendah seri Cr-Mo (seri Krom molibdenum), material ini memiliki kekuatan tinggi dan kemampuan pengerasan, ketangguhan yang baik, deformasi kecil selama pengerasan, kekuatan mulur tinggi dan kekuatan tahan lama pada suhu tinggi.
Penggunaan Baja 4140
Baja paduan AISI SAE 4140 dapat dibuat menjadi batang baja bulat, batang baja datar & persegi, pelat baja, tabung baja, dan memiliki banyak kegunaaan dalam industri kedirgantaraan, minyak dan gas, serta otomotif, penggunaan tipikal adalah bejana tekan berdinding tipis, roda gigi tempa dan poros (Poros motor, poros pompa, poros hidrolik, dll.), spindel (spindel mesin bubut, spindel mesin frais, dll.), kerah, klem, baut berkekuatan tinggi, tutup katup, sekrup, mur, cacing, collet, batang torsi, dan berbagai komponen yang dikarburisasi.
Lembar Data & Spesifikasi
Di bawah ini adalah lembar data baja paduan 4140 termasuk komposisi kimia, sifat, dan bagan setara, dll.
Komposisi Kimia AISI SAE 4140
Tabel di bawah ini mencantumkan komposisi kimia AISI 4140.
|
Komposisi Kimia AISI SAE 4140 (%) |
| Baja (UNS) |
C |
Si |
Mn |
P (≤) |
S (≤) |
Cr |
Mo |
Ni |
| 4140 (G41400) |
0.38-0.43 |
0.15-0.35 |
0.75-1.00 |
0.035 |
0.040 |
0.80-1.10 |
0.15-0.25 |
– |
Sifat Mekanik Baja AISI 4140
Sifat mekanik material 4140 diberikan dalam tabel di bawah ini.
| Baja |
Kekuatan tarik, Mpa (ksi) |
Kekuatan luluh, Mpa (ksi) |
Perpanjangan dalam 50 mm (2 inci), % |
Pengurangan luas, % |
Kekerasan (HB) |
Diameter sampel |
Kondisi |
| AISI 4140 |
1020 (148) |
655 (95) |
17.7 |
46.8 |
302 |
25.4mm (1 inci.) |
Dinormalisasi pada 870 °C (1600 °F) |
| 655 (95) |
414 (60) |
25.7 |
56.9 |
197 |
Dianil pada 815 °C (1500 °F) |
| 1075 (156) |
986 (143) |
15.5 |
56.9 |
311 |
Didinginkan dalam air dari 845 °C (1550 °F) dan ditemper pada 540 °C (1000 °F) |
Sifat Fisik SAE 4140
Catatan: 10-6/K = 10-6.K-1 = (µm/m)/°C
| Koefisien ekspansi termal linier material 4140 |
| Suhu, °C (°F) |
Nilai (10-6/K) |
Perlakuan atau kondisi |
| 20-100 (68-212) |
12.2 |
Dikeras minyak, ditemper |
| 20-200 (68-392) |
12.6 |
| 20-400 (68-752) |
13.6 |
| 20-600 (68-1112) |
14.5 |
| Konduktivitas termal 4140 |
| Nilai (W/m·K) |
Suhu, °C (°F) |
Perlakuan atau kondisi |
| 42.7 |
100 (212) |
Dikeras &
ditemper |
| 42.3 |
200 (392) |
| 37.7 |
400 (752) |
| 33.1 |
600 (1112) |
| Panas Spesifik AISI / SAE 4140 |
| Nilai (J/Kg·K) |
Suhu, °C (°F) |
Perlakuan atau kondisi |
| 473 |
20-200 (68-392) |
Dikeras &
ditemper |
| 519 |
20-400 (68-752) |
| 561 |
20-600 (68-1112) |
| Resistivitas Listrik Material 4140 |
| Nilai (μΩ· m) |
Suhu, °C (°F) |
Perlakuan atau kondisi |
| 0.22 |
20 (68) |
Dikeras &
ditemper |
| 0.26 |
100 (212) |
| 0.33 |
200 (392) |
| 0.48 |
400 (752) |
| 0.65 |
600 (1112) |
Perlakuan Panas Baja Material 4140
Tabel berikut menunjukkan perlakuan panas baja AISI 4140, kekerasan Rockwell.
| Perlakuan Panas Material 4140 |
Suhu, °C (°F) |
Kekerasan baja 4140 |
Pendinginan/Agen |
| Normalisasi |
870 (1600) |
302 HB |
Udara |
| Anil |
790-845 (1455-1555) |
197 HB |
Pendinginan tungku |
| Pengerasan |
830-845 (1525-1555) |
|
Minyak |
| Tempering (2 jam) |
205 (400) |
58 HRC |
Pengerasan minyak |
| 260 (500) |
54 HRC |
| 315 (600) |
50 HRC |
| 370 (700) |
47 HRC |
| 425 (800) |
45 HRC |
| 480 (900) |
40 HRC |
| 540 (1000) |
35 HRC |
| 595 (1100) |
33 HRC |
| 650 (1200) |
28 HRC |
Normalisasi
Baja paduan 4140 biasanya dinormalisasi pada 870 °C (1600°F), dan harus didinginkan pada suhu yang ditentukan di udara tenang.
Anil Sferoidisasi
Untuk anil sferoidisasi baja paduan 4140, perlu perlakuan panas hingga 749 °C (1380 °F), diikuti dengan pendinginan lambat hingga 666 °C (1230 °F) dengan laju 6 °C (10 °F)/jam, atau pendinginan cepat hingga 675 °C (1250 °F) untuk anil isotermal.
Anil Penuh
Perlakuan panas hingga 845 °C (1555 °F), pendinginan lambat dari 755 °C (1390 °F) dengan laju 14 °C (25 °F)/jam hingga 665 °C (1230 °F), atau pendinginan cepat hingga 675 °C (1250 °F) untuk anil isotermal selama 5 jam.
Tempering
Suhu tempering baja paduan 4140 dapat berkisar dari 204-649 °C (400-1200°F) setelah normalisasi dan pengerasan minyak, dan kekerasan Rockwell yang sesuai dapat diperoleh.
Pengecoran
Suhu pengecoran material 4140 sekitar 1232 °C (2250 °F).
Pengelasan Baja 4140
Semua proses pengelasan busur umum, seperti (SAW, SMAW, FCAW, GMAW, GTAW) dapat digunakan untuk mengelas baja paduan 4140, tetapi untuk mencegah keretakan, harus dipanaskan sebelumnya hingga 170-350 °C (350-650 °F) sebelum pengelasan, suhu antar-jalur pemanasan awal tergantung pada ketebalan penampang baja.
Material Setara
Material setara AISI 4140 tercantum dalam tabel di bawah ini.
| Material Setara AISI 4140 |
| AS |
Uni Eropa |
Cina |
Jepang |
ISO |
| Standar |
Kelas (UNS) |
Standar |
Kelas (Nomor Baja) |
Standar |
Kelas |
Standar |
Kelas |
Standar |
Kelas |
AISI SAE;
ASTM A29/A29M |
4140 (G41400) |
EN 10083-3 |
42CrMo4 (1.7225) |
GB/T 3077 |
42CrMo |
JISG 4105 |
SCM440 |
|
