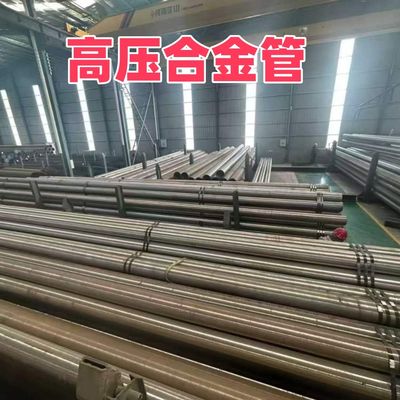

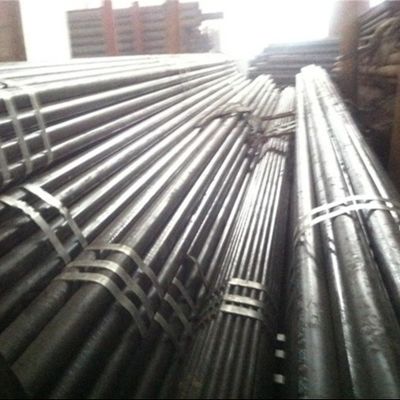

ASME SA335 Ferritic Alloy-Steel Pipe P11 Seamless Steel Alloy Boiler Pipe Cold Drawn
Kapasitas tekanan kerja pipa Steel Seamless Alloy adalah sekitar 20% lebih tinggi daripada pipa las, mirip dengan kebanyakan paduan.penggunaan pipa tanpa jahitan dibenarkan dalam aplikasi yang membutuhkan tekanan kerja yang lebih tinggi. Biaya jauh lebih tinggi daripada pipa las, meskipun fakta bahwa itu lebih kuat.serta daya tahan yang baik dan biaya yang rendah.
Aplikasi tabung tanpa jahitan baja paduan
- Pengeboran minyak lepas pantai
- Generasi Listrik
- Petrokimia
- Pengolahan Gas
- Bahan kimia khusus
- Farmasi
- Peralatan farmasi
- Peralatan Kimia
- Peralatan air laut
- Penukar panas
- Kondensator
- Industri pulp dan kertas
Spesifikasi
Komposisi Kimia
| C, % | Mn, % | P, % | S, % | Si, % | Cr, % | Mo, % |
| 0.05-0.15 | 0.30-0.60 | 0.025 maksimal | 0.025 maksimal | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
Sifat Mekanis
| Kekuatan tarik, MPa | Kekuatan hasil, MPa | Perpanjangan, % |
| 415 menit | 205 menit | 30 menit |
Diameter Luar & Toleransi
| ASTM A450 | Bergelombang panas | Diameter luar, mm | Toleransi, mm |
| OD≤101.6 | +0,4/-0.8 |
| 101.6 | +0.4/-1.2 |
| 190.5 | +0.4/-1.6 |
| Ditarik dengan dingin | Diameter luar, mm | Toleransi, mm |
| OD < 25.4 | ± 0.10 |
| 25.4≤OD≤38.1 | ± 0.15 |
| 38.1 | ± 0.20 |
| 50.8≤OD<63.5 | ± 0.25 |
| 63.5≤OD<76.2 | ± 0.30 |
| 76.2≤OD≤101.6 | ± 0.38 |
| 101.6 | +0.38 / -0.64 |
| 190.5 | +0.38 /-1.14 |
| ASTM A530 & ASTM A335 | NPS | Diameter luar, inci | Toleransi, mm |
| 1/8≤OD≤1-1/2 | ± 0.40 |
| 1-1/2 | ± 0.79 |
| 4 | +1.59/-0.79 |
| 8 | +2.38 / -0.79 |
| OD>12 | ± 1% |
Ketebalan dinding dan toleransi
| ASTM A450 | Bergelombang panas | Diameter luar, mm | Toleransi, % |
| OD≤101.6, WT≤2.4 | +40/-0 |
| OD≤101.6, 2.4 | +35/-0 |
| OD≤101.6, 3.8 | +33/-0 |
| OD≤101.6, WT>4.6 | +28/-0 |
| OD> 101.6, 2.4 | +35/-0 |
| OD> 101.6, 3.8 | +33/-0 |
| OD> 101.6, WT>4.6 | +28/-0 |
| Ditarik dengan dingin | Diameter luar, mm | Toleransi, % |
| OD≤38.1 | +20/-0 |
| OD> 38.1 | +22/-0 |
| ASTM A530 | NPS | Diameter luar, inci | Toleransi, % |
| 1/8≤OD≤2-1/2 | +20.0/-12.5 |
| 3≤OD≤18, WT/OD≤5% | +22.5/-12.5 |
| 3≤OD≤18, WT/OD> 5% | +15.0/-12.5 |
| OD≥20, WT/OD≤5% | +22.5/-12.5 |
| OD≥20, WT/OD> 5% | +15.0/-12.5 |
Standar
ASTM A335-untuk Pipa Baja Alloy Ferritik Tanpa Sambungan untuk Layanan Suhu Tinggi
ASTM A519-untuk tabung mekanik karbon dan baja paduan tanpa jahitan
ASTM A213-untuk Boiler Ferritic dan Austenitic Alloy-Steel Seamless, Super Heater, dan Tabung Pertukaran Panas
ASTM ASME (S) A-335/(S) A-335M Kelas dan Komposisi Kimia
| Kelas | UNS | C≤ | Mn | P≤ | S≤ | Si≤ | Cr | Mo |
| P1 | K11522 | 0- 10 - 0.20 | 0.30 ~ 0.80 | 0.025 | 0.025 | 0- 10 - 0.50 | - | 0.44 ~ 0.65 |
| P2 | K11547 | 0- 10 - 0.20 | 0.30 ~ 0.61 | 0.025 | 0.025 | 0- 10 - 0.30 | 0.50 ~ 0.81 | 0.44 ~ 0.65 |
| P5 | K41545 | 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 0.50 | 4.00 ~ 6.00 | 0.44 ~ 0.65 |
| P5b | K51545 | 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 1.00 ~ 2.00 | 4.00 ~ 6.00 | 0.44 ~ 0.65 |
| P5c | K41245 | 0.12 | 0.30 ~ 0.60 | 0.025 | 0.025 | 0.50 | 4.00 ~ 6.00 | 0.44 ~ 0.65 |
| P9 | S50400 | 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 0.50 ~ 1.00 | 8.00 ~ 10.00 | 0.44 ~ 0.65 |
| P11 | K11597 | 0.05 ~ 0.15 | 0.30 ~ 0.61 | 0.025 | 0.025 | 0.50 ~ 1.00 | 1.00 ~ 1.50 | 0.44 ~ 0.65 |
| P12 | K11562 | 0.05 ~ 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 0.50 | 0.80 ~ 1.25 | 0.44 ~ 0.65 |
| P15 | K11578 | 0.05 ~ 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 1.15 ~ 1.65 | - | 0.44 ~ 0.65 |
| P21 | K31545 | 0.05 ~ 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 0.50 | 2.65 ~ 3.35 | 0.80 ~ 1.60 |
| P22 | K21590 | 0.05 ~ 0.15 | 0.30 ~ 0.60 | 0.025 | 0.025 | 0.50 | 1.90 ~ 2.60 | 0.87 ~ 1.13 |
| P91 | K91560 | 0.08 ~ 0.12 | 0.30 ~ 0.60 | 0.020 | 0.010 | 0.20 ~ 0.50 | 8.00~9.50 | 0.85 ~ 1.05 |
| P92 | K92460 | 0.07 ~ 0.13 | 0.30 ~ 0.60 | 0.020 | 0.010 | 0.50 | 8.50 ~ 9.50 | 0.30 ~ 0.60 |
Catatan:
A335 P91 komposisi kimia lainnya adalah: V 0.18 ~ 0.25; N 0,030 ~ 0.070; Ni ≤ 0.40; Al ≤ 0,04 ; Nb 0,06 ~ 0.10
A335 P92 komposisi kimia lainnya adalah: V 0.15 ~ 0.25; N 0,030 ~ 0.070; Ni ≤ 0.40; Al ≤ 0,04 ; Nb 0,04 ~ 0.09; W 1,5 ~ 2,00 ; B 0,001 ~ 0.006
Proses
Proses pipa dari ASME SA335 P91 Steel Tube / ASTM A335 P91 Alloy Steel Seamless Tubes:
Round Billet → Material Inspection → Grinding → Cut to Length → Heating → Piercing → Bite Mandrel → Hot Rolled → Get Rid of Mandrel → Heat Treatment → Size Reducing → Cooling → Straightening → Semi Manufactured Product → Corp End Cutting off → UT/ET TEST or Hydrostatic Test → Marking → Packing → Warehousing
FAQ
Q1: Berapa lama masa garansi?
Kami memberikan garansi 18 bulan untuk semua suku cadang (tidak termasuk bagian yang rapuh).
Q2: Bagaimana kita bisa menjamin kualitas?
1 Semua mesin sangat sesuai dengan persyaratan sistem mutu ISO dan CE.
2 Setiap prosedur dibuat oleh tenaga kerja terampil profesional, diikuti oleh QC khusus
3 Semua informasi produk kami dapat diperiksa dalam sistem manajemen yang efisien.
T3: Apa yang bisa Anda beli dari kami?
Boiler Economizer, Boiler Fin tube, Boiler Air preheater, Boiler superheater, dinding membran boiler, boiler manifold header dan suku cadang tekanan lainnya.
Q4: Layanan apa yang Anda berikan?
Sebelum penjualan: Menyediakan informasi produk, peramalan riset pasar, kustomisasi produk, pengolahan produk, konsultasi dan layanan lainnya untuk kenyamanan Anda.
Q5: Apakah Anda pabrik atau perusahaan perdagangan, di mana Anda berada?
Kami adalah pabrik di Wuxi, hanya 130km ((2 jam dengan mobil) dari Bandara Shanghai.
Kami menawarkan layanan pickup di Shanghai atau wuxi untuk kunjungan Anda.
