Detail produk:
|
Produk: | Batang Heksagonal Baja Tahan Karat | Nilai: | 201 304 316l 410 416 420 431 440 630.dll |
---|---|---|---|
Diameter: | S4 - S70 | PANJANG: | 4 - 6m sebagai permintaan |
Permukaan: | Terang | Proses: | Ditarik Dingin |
Melayani: | Pemotongan | MOQ: | 500 kg |
Memuat port: | Shanghai, Cina | bentuk lain: | bulat, persegi, sudut, saluran, datar.etc |
Cahaya Tinggi: | Batang Bulat Hex Stainless Presisi Tinggi,Batang Bulat 416 ss Ditarik Dingin,Batang Bulat Stainless Steel Heksagonal |

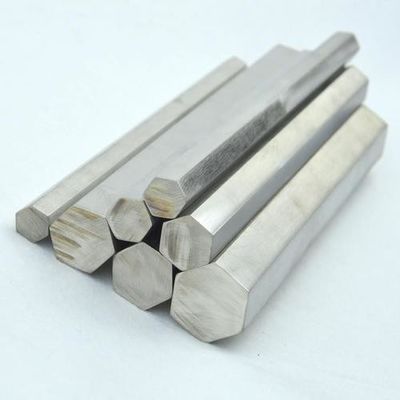

Bar Baja Tahan Karat 416 Presisi Tinggi / Batang Heksagonal Baja Tahan Karat / Baja Tahan Karat 416
Deskripsi Produk:
Nama Produk | batang segi enam stainless steel |
Standar | JIS, AISI, ASTM, GB, DIN |
Ukuran | Diameter: S6-S65mm atau sebagai permintaan |
Panjang | Panjang normal 4M, Atau sesuai permintaan Anda |
Permukaan | Cerah, garis rambut finsh |
Teknik | ditarik dan dipoles dingin |
Terutama Kelas | 201 303 304 304L 316L 410 416 420 431 440 (ABC) 17-4PH.etc |
Aplikasi | bidang konstruksi, industri pembuatan kapal, industri perminyakan & kimia, industri perang dan listrik, industri pengolahan makanan dan medis, penukar panas boiler, bidang mesin dan perangkat keras, dll. |
Sedang mengemas | Standar ekspor atau sebagai kebutuhan pelanggan |
waktu pengiriman | Dalam waktu 15 hari kerja, sesuai dengan jumlah pelanggan |
Pembayaran | L/C atau T/T |
MQQ | 1 Ton |
Kualitas | Kualitas Tinggi. Inspeksi SGS diterima jika diperlukan |
Produktifitas | 500 Ton/Bulan |
Perhatian | Kami akan menyediakan Anda kualitas yang baik dan harga terendah dan layanan kelas satu di Cina dan berharap untuk menjadi pemasok emas Anda |
Ukuran batang baja tahan karat segi enam kami dalam stok:
201 304 316L batang segi enam baja tahan karat | |
Ukuran | S6 S8 S10 S11 S12 S13 S14 S15 16 S17 S18 S19 S20 S21 S22 S24 S25 S26 S28 S29 S30 S31 S32 S33 S36 S38 S40 S41 S42 S46 S50 S55 S60 S65 |
Baja grade 416 adalah baja tahan karat bebas pemesinan dengan kemampuan mesin 85%, tertinggi dari semua baja tahan karat.Dengan sebagian besar baja tahan karat pemesinan bebas, kemampuan permesinan dapat ditingkatkan dengan menambahkan belerang, yang mengarah pada pembentukan inklusi mangan sulfida.Penambahan belerang juga mengurangi sifat mampu bentuk, kemampuan las, dan ketahanan korosi baja 416 hingga di bawah grade 410. Karena kemampuan mesinnya yang tinggi dan biayanya yang rendah, baja grade 416 tersedia dalam bentuk tempered, hardened, atau unhardened yang tinggi.
Baja martensit dengan kekerasan tinggi diproduksi dengan menggunakan metode yang memerlukan perlakuan pengerasan dan tempering akhir.Ketahanan korosi baja ini lebih rendah daripada baja austenitik.Penurunan daktilitas baja martensit pada suhu di bawah nol, dan kekuatan pada suhu tinggi karena over-tempering, adalah dua faktor utama yang mempengaruhi suhu operasinya.
Bagian berikut akan membahas sifat-sifat produk batangan baja grade 416 dari ASTM A582.Properti yang ditentukan mungkin tidak serupa dengan bentuk lain seperti tempa dan kabel.
Rentang komposisi kimia baja tahan karat grade 416 diberikan dalam tabel berikut:
Tabel 1 - Rentang komposisi untuk baja tahan karat grade 416
Nilai | C | M N | Si | P | S | Cr | mo | |
416 |
menit maks. |
- 0.15 |
- 1.25 |
- 1 |
- 0,06 |
0.15 - |
12 14 |
- 0.6 |
Tabel di bawah ini memberikan sifat mekanik baja tahan karat grade 416:
Tabel 2 - Sifat mekanik baja tahan karat grade 416
Temperatur Temperatur (°C) | Kekuatan Tarik (MPa) | Kekuatan hasil 0,2% Bukti (MPa) |
Pemanjangan (% dalam 50mm) |
Kekerasan Brinell (HB) |
Dampak Charpy V (J) |
anil * | 517 | 275 | 30 | 262 | - |
Kondisi T** | 758 | 586 | 18 | 248-302 | - |
204 | 1340 | 1050 | 11 | 388 | 20 |
316 | 1350 | 1060 | 12 | 388 | 22 |
427 | 1405 | 1110 | 11 | 401 | # |
538 | 1000 | 795 | 13 | 321 | # |
593 | 840 | 705 | 19 | 248 | 27 |
650 | 796 | 670 | 17.5 | 253 | 38 |
* Sifat anil adalah tipikal untuk Kondisi A ASTM A582.
** Kondisi Hardened dan tempered T dari ASTM A582 - Kekerasan Brinell adalah kisaran yang ditentukan, properti lainnya hanya tipikal.
# Tempering baja ini pada suhu 400 hingga 580 °C harus dihindari karena ketahanan benturan yang rendah.
Sifat fisik utama dari baja tahan karat kelas 416 anil ditabulasikan di bawah ini:
Tabel 3 - Sifat fisik baja tahan karat kelas 416 anil
Nilai | Massa jenis (kg/m3) | Modulus Elastis (GPa) | Rata-rata Koefisien Ekspansi Termal (μm/m/°C) |
Konduktivitas termal (W/mK) |
Panas Spesifik 0-100 ° C (J/kg.K) |
Resistivitas Listrik (nΩ.m) | |||
0-100 °C | 0-315 °C | 0-538°C | pada 100 ° C | pada 500 °C | |||||
416 | 7800 | 200 | 9.9 | 11 | 11.5 | 24.9 | 28.7 | 460 | 570 |
Tabel berikut menguraikan perbandingan kadar untuk 416 baja tahan karat:
Tabel 4 - Spesifikasi kelas untuk baja tahan karat kelas 416
Nilai | UNS No | Inggris Kuno | Euronorm | SS Swedia | JIS Jepang | ||
BS | En | Tidak | Nama | ||||
416 | S41600 | 416S21 | 56AM | 1.4005 | X12CrS13 | 2380 | SUS 416 |
Alternatif yang tepat untuk baja tahan karat grade 416 diberikan dalam tabel di bawah ini:
Tabel 5 - Kemungkinan alternatif untuk baja tahan karat kelas 416
Nilai | Mengapa itu bisa dipilih alih-alih 416 |
410 | Kemampuan mesin yang tinggi dari 416 dapat dikorbankan untuk mendapatkan ketahanan korosi dan kemampuan bentuk yang lebih baik. |
303 | Sedikit penurunan dalam kemampuan mesin untuk mendapatkan ketersediaan yang lebih baik.Grade 303 tidak dapat dikeraskan. |
182 | Kelas Feritik pemesinan bebas dengan kinerja "magnet lunak" yang lebih baik untuk poros solenoida.Grade 182 tidak dapat dikeraskan. |
Tahan panasBaja kelas 416 sangat tahan terhadap asam, alkali, air tawar dan udara kering.Namun, mereka kurang tahan korosi dibandingkan baja non-pemesinan bebas, nilai austenitik dan paduan feritik kelas 430 dengan 17% kromium.Baja ini dikeraskan untuk mendapatkan ketahanan korosi maksimum dan permukaan halus.416 nilai pemesinan bebas dengan kandungan belerang tinggi tidak sesuai untuk lingkungan klorida dan laut.
Ketahanan penskalaan baja kelas 416 dalam kondisi terputus-putus dapat diperpanjang hingga 760 °C, dan hingga 675 °C dalam operasi berkelanjutan.Mempertimbangkan keberlanjutan sifat mekanik, 416 baja tidak boleh digunakan pada suhu yang lebih besar dari suhu temper standar.
Full Annealing - Baja grade 416 dapat dianil pada suhu 815 hingga 900 °C selama jam.Proses ini dilanjutkan dengan pendinginan pada suhu 30°C selama satu jam dan pendinginan udara.
Sub-Critical Annealing - Baja grade 416 dipanaskan hingga 650 hingga 760 °C dan berpendingin udara.
Pengerasan – Proses ini melibatkan pemanasan baja kelas 416 hingga 925 hingga 1010 °C, pendinginan oli dan temper untuk meningkatkan sifat mekanik.Tempering tidak boleh dilakukan pada suhu berkisar antara 400 hingga 580 °C, karena daktilitas kelas 416 yang buruk.
Baja kelas 416 menunjukkan kemampuan las yang buruk.Pengelasan dapat dilakukan dengan pra-pemanasan 416 baja hingga 200 hingga 300 °C, diikuti dengan pengerasan ulang, anil atau penghilangan tegangan pada 650 hingga 675 °C.
Elektroda hidrogen rendah grade 410 dapat digunakan untuk tujuan pengelasan.Batang pengisi grade 309 juga dapat digunakan untuk bahan yang memerlukan pengerasan sedang.
Baja kelas 416 menawarkan kemampuan mesin tertinggi dari semua baja tahan karat dalam kondisi anil sub-kritisnya.
Beberapa aplikasi utama baja tahan karat grade 416 tercantum di bawah ini:
Melayani:
Memotong batang kami menjadi panjang apa pun.Sisi pemotongan halus tanpa duri.
Produk Tampilkan
Kontak Person: Mr. Gao Ben
Tel: +86-18068357371
Faks: 86-0510-88680060
